Aluminium en scheurvormende spanningscorrosie deel 7; testen met voorgescheurde proefstukken, langzame-rekproef
15. Testen met voorgescheurde proefstukken
Het testen van aluminiumlegeringen met voorgescheurde proefstukken is een wijd verbreide praktijk en het rangschikken van materiaal met deze methode verkeert in het algemeen in goede overeenstemming die welke zijn verkregen door middel van tests met gladde proefstukken. Subjectieve interpretatie van de testresultaten kan variabel zijn, omdat er geen standaard test procedures zijn. De met een bout gespannen, afnemende K-test is aantrekkelijk omdat er geen ingewikkelde apparatuur nodig is en het er alle schijn van heeft dat de resultaten kunnen worden gerelateerd aan de controle van SSC-problemen met constructies. Onderscheid tussen testmateriaal of testmilieu is gebaseerd op de hoeveelheid en penetratiesnelheid van SSC, waarbij de resultaten worden uitgedrukt in termen van scheurdiepte, een drempelwaarde van de spanningsintensiteitsfactor (KISSC of KDrempel), of plateausnelheid (Vpl). De relatieve gevoeligheid bijvoorbeeld van verschillende legeringen kan worden bepaald uit scheurdiepte versus tijdkrommen na testen gedurende periodes van niet langer dan 150 tot 200 uur. Dit wordt getoond aan de hand van afbeelding 7.

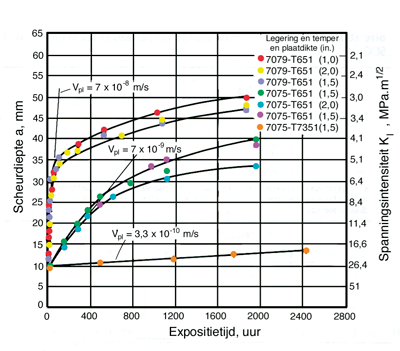

Afbeelding 7. Scheurdiepte en spanningsintensiteit als functie van de tijd voor doublebeam proefstukken van 7075-T651-, 7079-T651- en 7075-T7351-proefstukken met nagenoeg identieke buiging en aanvangsscheurdiepten. Proefstukken genomen in kortedwarsrichting, met afmetingen van 25 x 25 x 127 mm, door middel van bouten belast en driemaal daags bevochtigd met 3,5% NaCl.
Plateausnelheden in dit voorbeeld zijn aangegeven door grafische schattingen van de gemiddelde hellingen van de begindelen van de scheurgroeikrommen, beginnend bij de tijd waarop scheur start en zich uitbreidend tot de krommen definitief gaan afbuigen naar een stop. Een stop zou wijzen op KDrempel, maar echte stops (nul scheurgroei) hoeft niet op te treden, daarom is het gebruikelijk om KDrempel te definiëren als de...
