Elektrochemische corrosie: Deel 4, uniforme aantasting: Transpassief corrosiegedrag

In salpeterzuur vertoont roestvast staal met 18% chroom doorgaans een passief corrosiegedrag in een wijd gebied van concentraties en temperaturen.

In zeer sterk oxiderende milieus zoals sterk geconcentreerd salpeterzuur kan uniforme aantasting optreden in het transpassieve gebied dat wordt gekenmerkt door Ecorr-5/i5 op afbeelding 1. Hierbij wordt chroom afkomstig uit het metaaloppervlak verder geoxideerd van Cr3+ tot Cr6+. De aanwezigheid van Cr6+- ionen verhoogt de agressiviteit van de oplossing hetgeen zeer duidelijk blijkt uit afbeelding 3. AISI 304 wordt aanzienlijk sneller aangetast bij een stijgende Cr6+-concentratie in het salpeterzuur. Cr6+-ionen dragen bij aan verhoging van het oxiderend vermogen van de oplossing volgens de reactie: Cr6+ + 3e → Cr3+ Door het circuleren van salpeterzuur door een roestvast stalen installatie kan een hogere Cr6+-concentratie ontstaan. Ook kan onder een afzettingslaag of een bezinksellaag een afgesloten milieu ontstaan waardoor de Cr6+-concentratie plaatselijk sterk kan oplopen. Lokale corrosie in de vorm van interkristallijne aantasting en putvormige aantasting is dan het gevolg. Een belangrijk gegeven is hier dat een verstoring van de af- en aanvoer van reactieproducten die bij de corrosiereacties ontstaan een verandering in het corrosiegedrag kan veroorzaken.

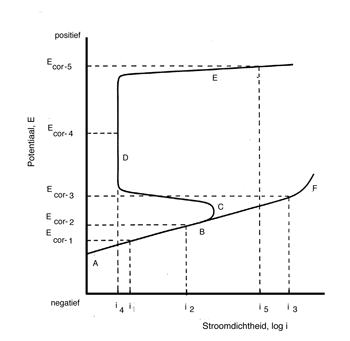

Afbeelding 1 A nodische polarisatiecurve van roestvast staal waarin de verschillende mogelijkheden zijn aangegeven waarin zich uniforme corrosie kan voordoen.
