Vinçotte Nederland sterk in NDO en inspectie
Vinçotte, reeds 140 jaar uw partner in testen, inspectie, certificatie en opleidingen
Wereldwijd levert Vinçotte meer dan 200 gespecialiseerde inspectie-, controle- en certificatiediensten. In Nederland richt men zich sterk op niet-destructief onderzoek (NDO), drukapparatuurkeuringen, elektrotechnische keuringen, keuring hijs- en hefwerktuigen en certificatie.
Myriam Borghuis
Vinçotte, dat in 1989 is samengegaan met AIB (Association des Industriels de Belgique), is van oorsprong een Belgisch bedrijf dat zich bezighield met controles van stoomketels. Beide bedrijven hebben een lange geschiedenis; Robert Vinçotte startte zijn activiteiten in 1872 en AIB werd opgericht in 1890. Wereldwijd zijn er meer dan 2.500 mensen werkzaam en wordt er een zeer breed dienstenpakket met meer dan 200 verschillende services geleverd.
In Nederland, waar het bedrijf onder de naam AIB-Vinçotte Nederland B.V. in 1995 een vestiging kreeg in Breda, werken zo’n 140 mensen. In gesprek met Radboud Pijs, al 17 jaar betrokken bij Vinçotte Nederland en projectmanager Special & Advanced NDT Applications: ‘Wij doen hier met name NDO,
daarnaast voeren we veel inspecties uit op het gebied van drukapparatuur, opslagtanks en transportleidingen. Verder hebben we de afdeling TKM waar keuringen op hijs- en hefmiddelen worden uitgevoerd, keuringen van attractie- en speeltoestellen en elektrotechnische inspecties.
Activiteiten Vinçotte Nederland
Het servicepakket, dat Vinçotte kan bieden, is breed:
- Drukapparatuur keuringen;
- Niet-destructief onderzoek;
- Elektrotechnische keuringen;
- Keuringen hijs- en hefmiddelen;
- Keuringen attractie- en speeltoestellen;
- Bouwkundige diensten;
- Opleidingen;
- Systeemcertificatie;
- Veiligheidskundige diensten.
Geavanceerd onderzoek
Vanuit 17 vestigingen wereldwijd, bedienen meer dan 2.500 medewerkers ruim 15.000 industriële klanten. Vinçotte heeft onder andere vestigingen in Frankrijk, Italië, Canada, in het Midden Oosten, etc. Binnen het NDO is Vinçotte een belangrijke speler in met name de chemie en de olie- en gassector. Momenteel is Vinçotte bezig met een grote opdracht in Australië, waar LNG-tanks worden onderzocht. In Breda is Radboud Pijs voornamelijk bezig met geavanceerd NDO. Hierna worden enkele technieken besproken.
NDO op RVS/aluminium e.a.
Pijs: ‘Wij richten ons veelal op NDO middels ultrasoongeluid. Ultrasoon onderzoek kan manueel worden uitgevoerd, maar ook automatisch en semi-automatisch. Technieken zijn onder andere: TOFD, Pulse echo, Phased Array en Corrosion mapping. Deze geavanceerde technieken omvatten meestal de automatisering van de conventionele technieken door systematisch gebruik te maken van gegevensverwerving. Indien er verdachte zones aanwezig zijn, worden die geregistreerd door ultrasoonsignalen. Deze zones worden achteraf bekeken of onderzocht.’
Maatwerk voor speciale materialen
Pijs: ‘Je kunt hierbij vele parameters veranderen. Dat zorgt ervoor dat je ook heel veel materialen met deze methode kunt onderzoeken. Dat kan koolstofstaal zijn, waarbij het onderzoek meestal wel al is gestandaardiseerd. Maar bijvoorbeeld ook de kunststof HDPE en austenitisch staal. Voor dat laatste hebben we wel speciale tasters nodig, dat is echt maatwerk. Daarvoor zitten we vaak nog in een validatietraject. Met een mock-up onderzoeken we wat de beste testmethode zou zijn.’
Corrosion mapping SPAMM
Corrosion mapping is een efficiënte manier om de resterende wanddikte of pitting en laminaties in kaart te brengen. Door gebruik te maken van de Phased Array-techniek kan de aftastsnelheid tot drie keer verhoogd worden en daarnaast verhoogt het de resolutie.
Pijs: ‘Met Corrosion mapping maken we een CT-scan. Dat is een bovenaanzicht van de plaat. De wanddikte geven we een kleur. Bij rood is er een wanddikteafname zichtbaar, bij blauw is de wanddikte ongewijzigd.

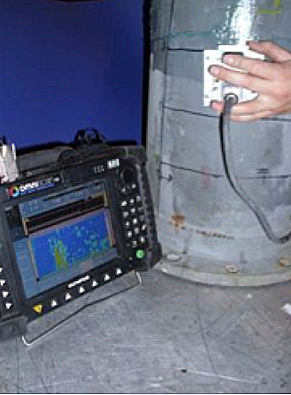

Vinçotte biedt meerdere Corrosion mapping services aan. Een ervan is Corrosion mapping met SPAMM. Hierbij wordt met een handscanner van 6 tot 12 cm breed één scanlijn opgenomen met een vooraf bepaalde resolutie. Bijvoorbeeld 1x1 mm tot 10x10mm. Als de in te scannen oppervlakte eenvoudig bereikbaar is, wordt dit onderzoek door één onderzoeker uitgevoerd.’
Enkele toepassingen zijn: het inscannen van met asbest geïsoleerde torens (Corrosion Under Isolation, CUI), het inscannen van banen aan de bundelsteunen van warmtewisselaars of het inscannen van bodemplaten van tanks (bijkomend onderzoek na Floorscan).

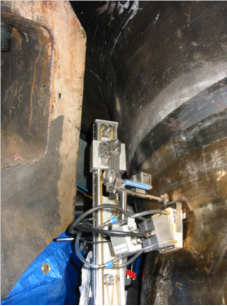

Corrosion mapping met twee-assige scanner
Voor grotere vlakken kan men gebruikmaken van een twee-assige scanner. Pijs: ‘Denk hierbij onder andere aan bepaalde wandvlakken van een tank of reactor. Een toepassing is bijvoorbeeld een restwanddiktemeting en locatie van een gecorrodeerde zone of een corrosieonderzoek op de onderste ring van een tankwand.’
Testen bij start ontwerp
Pijs: ‘Materialen die hier onderzocht kunnen worden zijn divers: staalsoorten, maar ook bepaalde kunststoffen - al dan niet vezelversterkt -, aluminium en RVS. Zeker dat laatste vraagt om maatwerk. Door Vinçotte al te betrekken bij de beginfase van het traject kan efficiënter gewerkt worden richting een ultiem materiaalgebruik, lasmethode en constructie. Je praat vaak over enorme bouwwerken, zoals kraanbanen, bruggen, hijstoestellen enzovoort.’
Door vooraf te testen, waarbij gebruik wordt gemaakt van simulatie, kunnen bepaalde mogelijke problemen met het materiaal of bij lassen inzichtelijk worden gemaakt. Door middel van deze inzichten kan een klant verbeteringen ontwikkelen.
‘Onze technici zijn gespecialiseerd en gekwalificeerd (ASNT, EN-473 en ISO 9712 LI-II-III) in de diverse NDO-technieken’, geeft Pijs aan. ‘Verder hebben we een hele lijst van verrichtingen, waarvoor Vinçotte Nederland is geaccrediteerd volgens ISO/IEC 17020 door de Raad voor Accreditatie. Daarnaast zijn we VCA**-gecertificeerd en heeft Vinçotte verschillende aanwijzingen van de overheid om bepaalde keuringen te doen, bijvoorbeeld van drukapparatuur en hijskranen.’
Ontwikkeling onderzoeken
Geen beperkingen maar uitdaging
De technieken van NDO staan niet stil en de opdrachten blijven uitdagend. ‘Momenteel doen we veel onderzoek naar het testen van austenitische lassen en materialen met verschillende legeringen’, zegt Pijs. ‘Dat laatste maakt het onderzoek extra lastig. Dat heeft te maken met de structuur van het materiaal. Daarnaast kan de bereikbaarheid of de tijdsdruk een rol spelen. Zo hebben we pas een project onderhanden gehad, waarbij we op de binnenzijde van een tank Corrosion mapping hebben uitgevoerd, aangezien er aan de buitenkant asbestisolatie zat.’
Een ander project dat door Vinçotte is uitgevoerd, was dat op een LNG-terminal. Pijs: ‘Dat betrof 9Nikkelstaal, erg moeilijk te onderzoeken. Daar hebben we een Phased Array-techniek voor ingezet.’
Verder worden er ook grote tanks gekeurd, waar gecompliceerde metingen bij komen kijken.
Onderzoek kleine wanddiktes
Vragend naar ontwikkelingen geeft Pijs aan dat momenteel het onderzoek op kleine diameters en wanddiktes een hot issue is. ‘Dan praten we over echt onder de 8 mm. Ga dat maar eens op een goede manier onderzoeken. Nederland is koploper in het zoeken naar een oplossing hiervoor, welke men daarna zal willen standaardiseren voor Europa.’ Pijs geeft aan dat de apparatuur steeds meer geavanceerd wordt en de vraag vanuit de klant steeds specifieker en moeilijker. Als voorbeeld noemt hij de isolatie bij een te onderzoeken deel: ‘De klant wil die het liefst laten zitten, maar kom dan maar eens met de juiste metingen.’
Eigen afdeling Opleiding NDO
Vinçotte heeft in Breda een eigen erkende opleidingsafdeling voor NDO. Hier worden medewerkers, maar ook externen, opgeleid voor een officieel erkend persoonscertificaat. Het examen wordt afgenomen door Hobéon SKO.
Gezond bedrijf
Het Bredase AIB-Vinçotte Nederland B.V. is een gezond bedrijf met een goed gevulde orderportefeuille. ‘Daarnaast is het zo dat rust roest, dus we blijven de vinger aan de pols houden’, zegt Pijs. ‘We willen ons lerend verdiepen in de ontwikkelingen van geavanceerde apparatuur en onderzoeksmogelijkheden. Zo kunnen we onze klanten blijvend van dienst zijn.’
